زنجیر گرد

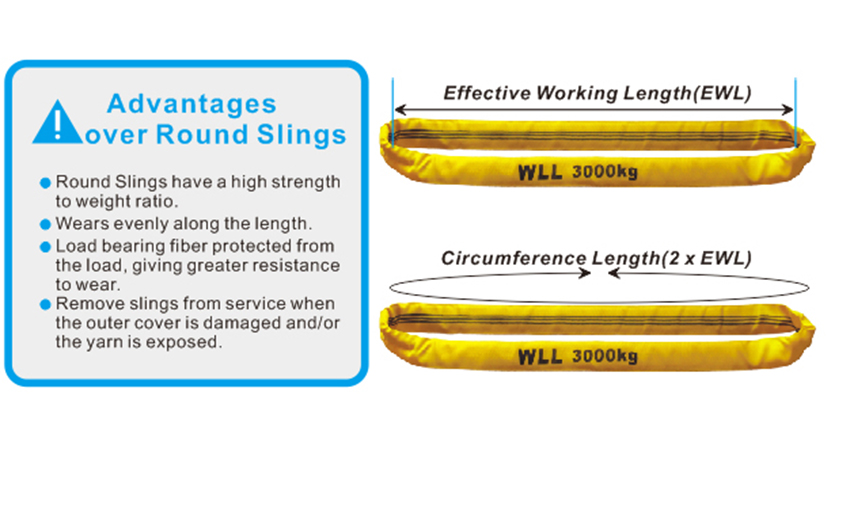

تسمه های گرد مطابق استاندارد EN 1492-2 ساخته شده اند و دارای ضریب ایمنی 7:1 هستند. الیاف باربر به هم پیچیده می شوند تا یک بند بی پایان را تشکیل دهند. محدودیت بار کاری بر اساس تعداد چرخش در هنک تعیین می شود.
| شماره هنر | WLL (KG) | WIDTH (میلی متر) | COPLOR | wLL در کیلوگرم در حالت های مختلف |
Straلght ل l | سبد irr y | | خفه کننده قطع کردن g | |
| TE8401 | 1000 | 45 | بنفش | 1000 | 2000 | 1400 | 800 | 1000 |
| TE8402 | 2000 | 47 | گرسن | 2000 | 4000 | 2800 | 1600 | 2000 |
| TE8403 | 3000 | 58 | زرد | 3000 | 6000 | 4200 | 2400 | 3000 |
| TE8404 | 4000 | 72 | خاکستری | 4000 | 8000 | 5600 | 3200 | 4000 |
| TE8405 | 5000 | 83 | قرمز | 5000 | 10000 | 7000 | 4000 | 5000 |
| TE8406 | 6000 | 9o | قهوه ای | 60oo | 12000 | 8400 | 4800 | 6000 |
| TE8408 | 8000 | 102 | آبی | 800o | 16000 | 11200 | 6400 | 8000 |
| TE8410 | 10000 | 116 | نارنجی | 10000 | 20000 | 14000 | 8000 | 10000 |
| TE8412 | 12000 | 116 | نارنجی | 12000 | 24000 | 16800 | 9600 | 12000 |
| TE8415 | 15000 | 130 | نارنجی | 15000 | 30000 | 21000 | 12000 | 15000 |
| TE8420 | 20000 | 130 | نارنجی | 20000 | 40000 | 28000 | 16000 | 20000 |
| TE8425 | 25000 | 175 | نارنجی | 25000 | 50000 | 35000 | 20000 | 25000 |
| TE8430 | 30000 | 175 | نارنجی | 30000 | 60000 | 42000 | 24000 | 30000 |
| TE8440 | 40000 | 220 | نارنجی | 40000 | 80000 | 56000 | 32000 | 40000 |
| TE8450 | 50000 | 220 | نارنجی | 50000 | 100000 | 70000 | 40000 | 50000 |
دستورالعمل بررسی اسلینگ های گرد
● تسمه های گرد باید زمانی که:
●آسیب ناشی از مواد تهاجمی است.
●ریخته گری بیرونی یا دوخت آن آسیب دیده و هسته آن نمایان است.
●در آن صورت قلاب باید از خدمت خارج شده و توسط شخص ذیصلاح بررسی شود. قلاب فقط می تواند توسط یک فرد قطعه مورد استفاده مجدد قرار گیرد یا یک فرد ذیصلاح ایمنی آن را پس از تعمیر تایید کند.
●تغییر شکل در اثر جذب حرارت (اصطکاک، تشعشع) ایجاد می شود.
●زمانی که اتصالات تغییر شکل داده یا آسیب دیده اند.
● آسیب ناشی از گرما و سطح براق ناشی از اصطکاک، در موارد شدید الیاف سطح می توانند به هم جوش بخورند.
مرجع:
EN 1492-2 A1:2008
تسمه های نساجی-Safety-part2:
تسمه های گرد، ساخته شده از الیاف دست ساز، برای
استفاده عمومی
نسخه آلمانی DIN EN 1492-2
